微型真空探针台的基本原理科普

更新时间：2025-08-18 点击次数：36

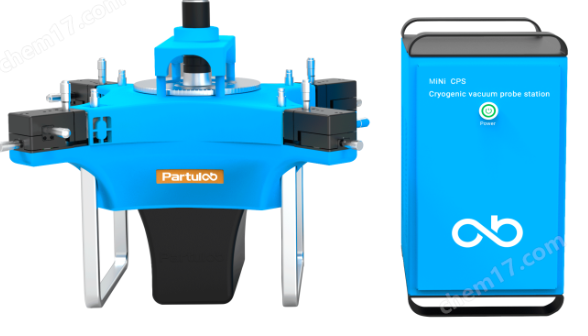

　　微型真空探针台是半导体器件研究、纳米材料表征和量子科学实验中的关键设备，其核心价值在于实现高精度、低干扰的微观尺度电学测量。

　　以下是关于微型真空探针台基本原理的详细说明：

　　1. 真空环境控制

　　目的：消除空气中的水汽、氧气及其他杂质气体对样品表面的影响（如氧化反应、吸附污染），同时减少热振动带来的噪声干扰。

　　实现方式：通过机械泵+分子泵两级抽气系统实现高真空度，配合密封腔体设计维持稳定环境。部分型号还支持惰性气体（如氩气）充入功能，用于特殊工艺需求。

　　技术延伸：低温变温模块可集成液氦/液氮冷却系统，实现4K至室温范围内的变温实验，研究超导转变等低温物理现象。

　　2. 三维微纳定位系统

　　精密位移机制：采用压电陶瓷电机或线性步进马达驱动的纳米级位移平台，支持X/Y/Z三轴独立运动，分辨率可达亚微米级（如50nm）。例如，在二维材料异质结研究中，需精准对准不同层的接触区域。

　　反馈控制算法：闭环PID控制系统结合电容式传感器实时监测探头位置，确保长时间漂移小于10nm/h。某些系统还引入激光干涉仪作为参考基准，进一步提升定位精度。

　　多探针协同作业：配置多个独立可控的探针臂，可同时接触样品上的多个电极或测试点，适用于差分测量、四探针法等复杂实验架构。

　　3.微型真空探针台信号传输与屏蔽技术

　　低噪声布线方案：使用同轴电缆与微波连接器传输高频信号，外层编织网提供电磁屏蔽效能＞80dB@1GHz。对于微弱电流检测（pA级别），采用悬浮式接地设计避免地环路干扰。

　　射频阻抗匹配优化：在高频测量场景下（如微波波段），通过特性阻抗50Ω的标准接口与矢量网络分析仪连接，确保信号完整性。例如，在量子点接触实验中，需精确控制RF信号的相位和幅度。

　　热管理策略：真空腔内的导热支架采用无氧铜材料，配合Peltier元件实现局部温控，防止自热效应导致的温度漂移影响测量结果。

　　4. 原位观测集成能力

　　光学窗口设计：腔体顶部安装石英玻璃视窗，兼容光学显微镜、激光激发装置及光谱仪系统。

　　电子束兼容性扩展：选配SEM电子枪模块后，可在真空环境中进行扫描电镜成像与电学测试同步操作，空间分辨率突破至几个纳米尺度。这种原位关联技术极大提升了结构-性能关系的分析深度。
